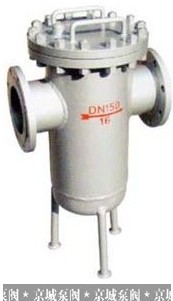

SRBA、SB14型法兰连接直通平底保温篮式过滤器
概述:
蓝式过滤器用油或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于2-3倍．远远超过Ｙ型、Ｔ型过滤器过滤面积。过滤器精度在过滤器中属于一种精度最佳的过滤器，滤网结构与其它过滤网不一样。
工作原理：
管道在安装时会有其它杂物带入管道，在生产中原材料中也含有杂物。管道里液体经过过滤器时它的污物由过滤器收藏到滤网中，在一定的程度时打开壳盖清理滤网即可。
技术参数：
|
壳体 |
碳钢 |
不绣钢 |
|
滤框滤网 |
不绣钢 |
|
工作温度 |
-30至380℃ |
-80至450℃ |
|
适用介质 |
非腐蚀性液体 |
腐蚀性液体 |
|
连接形式 |
法兰、对焊连接等 |
|
公称压力 |
0.6-5.0MPA(150LB--600LB) |
|
过滤精度（目/in） |
10-300 |
主要尺寸：
|
DN |
D1 |
L |
H1 |
H2 |
有效过滤面积㎡ |
|
25 |
89 |
180 |
260 |
410 |
0.0162 |
|
32 |
89 |
180 |
260 |
410 |
0.0162 |
|
40 |
108 |
260 |
300 |
560 |
0.0315 |
|
50 |
133 |
280 |
300 |
560 |
0.0315 |
|
65 |
133 |
330 |
360 |
637 |
0.0461 |
|
80 |
159 |
360 |
400 |
710 |
0.0590 |
|
100 |
219 |
400 |
470 |
881 |
0.1077 |
|
125 |
273 |
480 |
550 |
1079 |
0.1759 |
|
150 |
27 |
500 |
630 |
1276 |
0.2910 |
|
200 |
325 |
560 |
780 |
1397 |
0.4076 |
|
250 |
426 |
660 |
930 |
1544 |
0.5017 |
|
300 |
460 |
750 |
1100 |
1739 |
0.6800 |
|
